Обеспечивает решение образовательных задач участников образовательного процесса (обучающийся, педагог) с использованием информационно-коммуникационных технологий (ИКТ). Модуль предназначен для проведения занятий в классах углубленного изучения робототехники, а так же в рамках изучения информатики и досугового образования.
Образовательный робототехнический модуль «Профессиональный уровень» содержит:
-
Базовые робототехнические наборы – 4шт.; для группового и индивидуального применения.
-
Методические рекомендации для преподавателя - 1шт; содержат теоретические аспекты по основам робототехники; рекомендации по сборке моделей.
-
Методические рекомендации для ученика - 4шт.; содержат руководства по сборке 10 различных моделей.
-
Оптический диск с лицензионным ПО - 1шт.; для программирования управляющего контроллера.
-
Оптический диск с инструкциями и рабочими материалами - 1шт.
-
Комплект модулей Bluetooth для беспроводной передачи данных-1 шт. (комплект состоит из 2х устройств).
-
Комплект модулей ZigBee для беспроводной передачи данных - 2шт. (комплект состоит из 3х устройств).
-
Модуль USB для преобразования интерфейсов - 2шт. Для интерфейсов TTL, RS-232 и RS-485 в последовательный интерфейс.

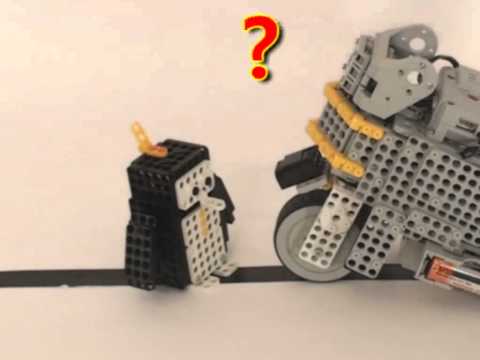

Базовый робототехнический набор состоит из пластиковых деталей и крепежных элементов, а так же специализированного инструмента для их сборки.
Состав базового комплекта содержит:
-
81 детали, представляющих собой перфорированные пластины из прочного пластика;
-
30 элементов различных подвижных передач и шарниров;
-
53 детали, представляющих собой конструктивные элементы и переходные фланцы между компонентами набора;
-
102 детали, представляющие собой компоненты для сборки гусеничных траков; пассивная опора – 1шт; 10 зубчатых колес; 2 резиновых колес с дисками из прочного пластика; 14 шкивов и 6 фланцев. Крепежные элементы представляют собой: комплект винтов различной длины в кол-ве 135 шт; комплект специализированных крепежных элементов в кол-ве 230 шт, представляющих собой пластиковые втулки и заклепки. Крепежные элементы позволяют реализовывать как фиксированные соединения деталей и фланцев, так и подвижные вращающиеся соединения.
Набор содержит следующие основные элементы:
-
Сервопривод на базе двигателя постоянного тока и понижающего редуктора - 2шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а так же редуктора. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
-
ИК – датчик - 3шт. ИК-сенсор с аналоговым выходом для выдачи результатов измерений.
-
Массив ИК-сенсоров - 1шт. Устройство представляет единый модуль с общим кол-во ИК сенсоров 7шт. В состав устройства входит динамик, воспроизводящий звуки различной нотной тональности. Устройство обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
-
Интерфейсный кабель USB – 1шт., для программирования управляющего контроллера.
-
Комплект шлейфов – 1шт., для соединения элементов базового робототехнического набора. - Отсек для установки источника питания типа АА – 6шт.
-
Управляющий контроллер – 1шт. Управляющий контроллер представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора. Напряжение питания контроллера находится в диапазоне 6-15В. На корпусе контроллера установлены 6 кнопок, 6 индикационных светодиодов, а так же переключатель питания управляющего контроллера. Внутри корпуса контроллера расположен микрофон для детектирования внешних звуков, а так же датчик уровня бортового питания. Контроллер содержит: 6 портов для подключения внешних цифровых и аналоговых устройств, 5 портов для подключения устройств по шине TTL.
Преимущества модуля:
-
Возможность проведения лабораторных работ по разработке не менее 10 робототехнических систем.
-
Наличие учебных материалов по программированию роботов в базовой среде программирования.
-
Возможность проектирования систем управления на базе сетей из устройств управления, приводов и т.д.
-
Расширяемость базового робототехнического набора.
-
Возможность дистанционного управления роботами с помощью радиоканала на базе ZigBee, с помощью программной среды LabView.
-
Возможность применения роботов в робототехнических соревнованиях.
Все элементы каждого базового робототехнического набора, входящего в комплект поставки конструктивно и электрически совместимы друг с другом.
